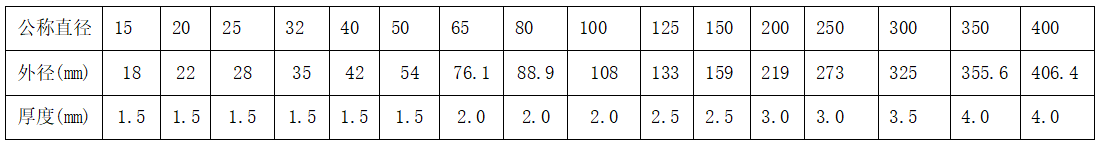

（一）薄壁不锈钢管抗震双密封上图参考

1、生活给水管（冷、热水管）：

采用S30408、S31603薄壁不锈钢管，抗震双密封连接，采用弹性和填充双道密封，管材管件采用酸洗钝化处理，公称压力等级：2.50MPa，管道应符合（GB/T 12771-2019）、（T/CECS 10432-2024) 、（T/GDSS 011.1-2023）标准要求；

2、消防管（自动喷淋、消火栓管）：

采用S30408或S11163薄壁不锈钢管，抗震双密封连接，采用弹性和填充双道密封，管材管件采用酸洗钝化处理，公称压力等级： 2.50MPa，管道应符合（GB/T 12771-2019）、（T/CECS 10432-2024）、（T/GDSS 010.1-2023）标准要求；

3、空调及供暖水管、工业管、雨水管（高层重力雨水管、虹吸雨水管）、压力排水管、燃气管（天然气管）：

采用S30408或S11163薄壁不锈钢管，抗震双密封连接，采用弹性和填充双道密封，管材管件采用酸洗钝化处理，公称压力等级： 2.50MPa，管道应符合（GB/T 12771-2019）、（T/CECS 10432-2024）、（T/GDSS 011.1-2023）标准要求；

（二）涂覆碳钢管抗震双密封上图参考

1、湿式或预作用自动喷淋系统、消火栓系统、泡沫系统等消防管道：

采用涂覆碳钢管，抗震双密封连接，采用弹性和填充双道密封，公称压力等级：2.50MPa，管道安装应符合（CJ/T433—2013）《压接式碳钢管材及管件》及T/CFPA012-2022《消防用压接式涂覆碳钢管材及管件》要求。

2、空调及供暖水管、工业管、雨水管（高层雨水管、虹吸雨水管）、压力排水管、燃气管（天然气管）：

2、采用涂覆碳钢管，抗震双密封连接，采用弹性和填充双道密封，公称压力等级：2.50MPa，管道安装应符合（CJ/T433—2013）《压接式碳钢管材及管件》及（CECS618-2019)《压接式碳钢管道工程技术规程》要求。

※抗震双密封又名环卡密封式或环卡双密封
